LM5008 350mA 降壓開關轉換器具有實現低成本、高能效降壓穩壓器所需的所有功能。這款高壓轉換器具有集成的 100V N 溝道降壓開關，可在 9V 至 95V 的輸入電壓范圍內工作。該器件易于實現，采用 8 引腳 VSSOP 和熱增強型 8 引腳 WSON 封裝。該轉換器采用遲滯控制方案，PWM 導通時間與 V 成反比 在 .此功能允許工作頻率保持相對恒定。遲滯控制不需要環路補償。智能電流限制通過強制關斷時間實現，該時間與 V 成反比 外 .該方案可確保短路保護，同時提供最小的折返。其他保護功能包括：熱關斷、V抄送欠壓鎖定、柵極驅動欠壓鎖定和最大占空比限制器。
*附件：lm5008.pdf

特性

• 工作輸入電壓范圍：6 V 至 95 V
• 集成 100V N 通道降壓開關
• 內部 V抄送調節器
• 無需環路補償
• 超快瞬態響應
• 導通時間與線路電壓成反比變化
• 工作頻率在線路電壓和負載電流變化時保持恒定
• 可調輸出電壓
• 高效運行
• 精密內部基準
• 低偏置電流
• 智能限流保護
• 熱關斷
• 8 引腳 VSSOP 和 WSON 封裝

參數

方框圖

?1. 核心特性?

• ?寬輸入電壓范圍?：6V至95V，集成100V N溝道降壓開關。
• ?高效控制架構?：
  • 無需環路補償，采用恒定導通時間（COT）控制。
  • 導通時間與輸入電壓成反比，保持工作頻率穩定。
  • 超快瞬態響應，適用于電信、汽車48V系統等高動態負載場景。
• ?保護功能?：
  • 智能電流限制（閾值0.5A±10%）、熱關斷（165°C觸發）。
  • VCC欠壓鎖定（UVLO）和柵極驅動UVLO。

?2. 關鍵參數?

• ?電氣特性?：
  • 開關頻率范圍：50kHz至600kHz（通過RON電阻調節）。
  • 輸出精度：FB引腳基準電壓2.5V±2%。
  • 效率：典型值>80%（48V輸入時，負載300mA）。
• ?封裝選項?：
  • 8引腳VSSOP（3mm×3mm）和WSON（4mm×4mm，帶散熱焊盤）。

?3. 應用設計要點?

• ?輸出配置?：
  • 輸出電壓通過分壓電阻（R1/R2）設置：VOUT = 2.5V × (R1 + R2)/R2。
  • 需保證FB引腳25-50mV紋波（可通過ESR或外部電阻R3實現）。
• ?布局建議?：
  • 最小化高頻開關回路面積（VIN-CIN-SW-二極管）。
  • 反饋走線遠離噪聲源，WSON封裝需焊接散熱焊盤以降低熱阻。

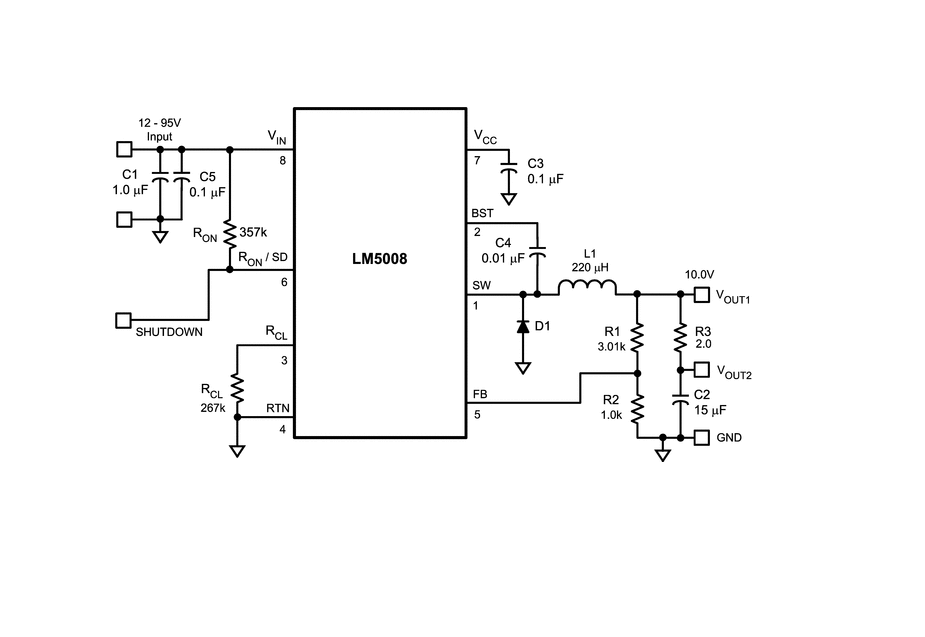

?4. 典型電路示例?

• ?輸入濾波?：1μF陶瓷電容（C1）抑制瞬態，0.1μF電容（C5）減少引線電感影響。
• ?自舉電路?：0.01μF電容（C4）連接BST-SW引腳，提供柵極驅動電壓。
• ?電流限制?：RCL電阻設置過流保護關斷時間（公式：TOFF = 10?? / (0.285 + VFB/(6.35×10??×RCL))）。
